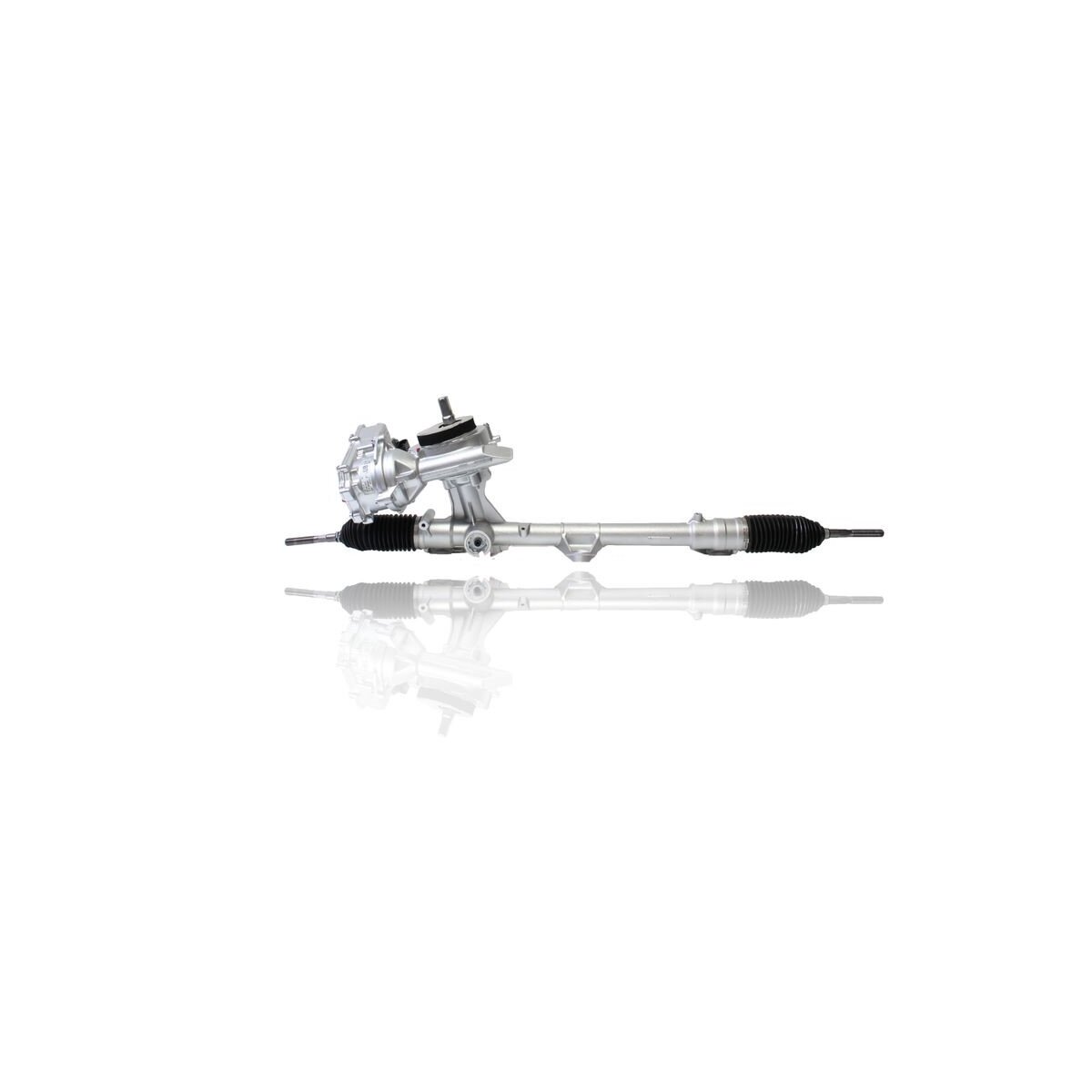

Lenkgetriebe BMW X1 F48 UH

Sollte ihre Teilenummer nicht in der Liste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

32106870910, 32106872444, 32106874728, 32106876121, 32106877499, 32106879022, 32106882113, 32106884136, 32106886524, 32106888650, 32106887674, 32106888944, 32106876098, 32106877459, 32106880912, 32106878982, 32106882057, 32106884085, 32106886510, 32106885889, 32106887011, 32106889671, 32106890367, 32106891667, 32106895760, 32106895802, 32106894599, 32106892301, 32106892343, 32106899389, 32106899431, 32106899959, 32101543121, 32106898908, 32106898952, 32106853639, 32106857924, 32101543718, 32106897695, 32105A12B93, 32105A12BE0, 32105A19849, 32105A19893, 32105A2ED89, 32105A39029

32 10 6 870 910, 32 10 6 872 444, 32 10 6 874 728, 32 10 6 876 121, 32 10 6 877 499, 32 10 6 879 022, 32 10 6 882 113, 32 10 6 884 136, 32 10 6 886 524, 32 10 6 888 650, 32 10 6 887 674, 32 10 6 888 944, 32 10 6 876 098, 32 10 6 877 459, 32 10 6 880 912, 32 10 6 878 982, 32 10 6 882 057, 32 10 6 884 085, 32 10 6 886 510, 32 10 6 885 889, 32 10 6 887 011, 32 10 6 889 671, 32 10 6 890 367, 32 10 6 891 667, 32 10 6 895 760, 32 10 6 895 802, 32 10 6 894 599, 32 10 6 892 301, 32 10 6 892 343, 32 10 6 899 389, 32 10 6 899 431, 32 10 6 899 959, 32 10 1 543 121, 32 10 6 898 908, 32 10 6 898 952, 32 10 6 853 639, 32 10 6 857 924, 32 10 1 543 718, 32 10 6 897 695, 32 10 5 A12 B93, 32 10 5 A12 BE0, 32 10 5 A19 849, 32 10 5 A19 893, 32 10 5 A2E D89, 32 10 5 A39 029

6870910, 6872444, 6874728, 6876121, 6877499, 6879022, 6882113, 6884136, 6886524, 6888650, 6887674, 6888944, 6876098, 6877459, 6880912, 6878982, 6882057, 6884085, 6886510, 6885889, 6887011, 6889671, 6890367, 6891667, 6895760, 6895802, 6894599, 6892301, 6892343, 6899389, 6899431, 6899959, 1543121, 6898908, 6898952, 6853639, 6857924, 1543718, 6897695, 5A12B93, 5A12BE0, 5A19849, 5A19893, 5A2ED89, 5A39029

6 870 910, 6 872 444, 6 874 728, 6 876 121, 6 877 499, 6 879 022, 6 882 113, 6 884 136, 6 886 524, 6 888 650, 6 887 674, 6 888 944, 6 876 098, 6 877 459, 6 880 912, 6 878 982, 6 882 057, 6 884 085, 6 886 510, 6 885 889, 6 887 011, 6 889 671, 6 890 367, 6 891 667, 6 895 760, 6 895 802, 6 894 599, 6 892 301, 6 892 343, 6 899 389, 6 899 431, 6 899 959, 1 543 121, 6 898 908, 6 898 952, 6 853 639, 6 857 924, 1 543 718, 6 897 695, 5 A12 B93, 5 A12 BE0, 5 A19 849, 5 A19 893, 5 A2E D89, 5 A39 029

Sollte ihr Fahrzeug nicht in der Fahrzeugverwendungsliste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

Für Fahrzeuge mit ECU-Code: UH

Weitere Einschränkungen finden Sie in der Fahrzeugverwendungsliste

MONTAGEANLEITUNG FÜR LENKGETRIEBE

GEFAHR

Lenkungsteile sind Sicherheitsteile! Arbeiten am Lenksystem dürfen aus Sicherheitsgründen nur von fachkundigem und geschultem Personal durchgeführt werden. Fehlerhaft durchgeführte Arbeiten können zu schweren Unfällen führen. VAG-Lenkungen: Bei VAG-Lenkungen (Volkswagen AG) darf kein Software-Update aufgespielt werden, da ansonsten die Gewährleistung erlischt. Achten Sie darauf, dass alle Arbeiten gemäß den Herstellervorgaben und unserer Montageanleitung durchgeführt werden.

Beim Einbau sind die Herstellervorgaben und unsere Montageanleitung unbedingt zu beachten. Ebenso auch das vorgegebene Hydrauliköl und das Spülen des Hydrauliksystems. Der Austausch einer Lenkung muss in einer Fachwerkstatt erfolgen und mit einer Einbaurechnung belegbar sein. Ist dies nicht der Fall, so verfallen Garantie und Gewährleistung.

WARNUNG

Selbstsichernde Muttern, Schrauben, Dichtteile und Sicherungselemente müssen erneuert werden. Falls die Lenkung aufgrund eines Unfalls ersetzt wird, müssen die übrigen Teile des Lenksystems, wie Reifen, Felgen, Achse, Achsaufhängung und mechanische Verbindungsteile auf Beschädigungen kontrolliert werden (auch wenn keine sichtbare Beschädigung vorhanden ist). Gegebenenfalls Teile reparieren oder ersetzen.

EINBAUANLEITUNG

1. Kontrolle des Artikels

- Gesamtlänge, Halter, Adapter, Stecker, Kompatibilität prüfen und vergleichen
- Mittelstellung und Lenkeinschläge von der Lenkung und dem KFZ prüfen und ggf. positionieren (bei vollem Einschlag von links nach rechts einschlagen und vergleichen)
- Bitte überprüfen Sie die Lenkung auf Mängel oder Beschädigungen

2. Vorbereitung

- Drehen Sie die Vorderachse des Fahrzeugs in Geradeausstellung. Räder der Vorderachse müssen fluchten.
- Lenkrad geradeaus positionieren und mit einem Feststeller fixieren.
- Vor dem Aus- und Einbau der Lenkung immer die Batterie abklemmen.
- Altes Öl ablassen.
- Druckleitungen überprüfen, ggfs. austauschen (wird nach 5 Jahren empfohlen).
- Lenkungsfilter austauschen (falls vorhanden).
- Spurstangenköpfe austauschen (wird empfohlen).
- Das Kreuzgelenk austauschen (zwischen Lenkgetriebe und Lenksäule) (wird empfohlen).
- Die richtige Diagnose gestellt? Ist nicht eine defekte Servopumpe die Ursache eines Lecks im Lenkgetriebe?

3. Spülen des Hydrauliksystems

- Verwenden Sie ausschließlich vom Hersteller vorgeschriebenes Hydrauliköl.
- Führen Sie die Hochdruckleitung der Servopumpe in einen Auffangbehälter.
- Füllen Sie den Hydraulikbehälter mit Hydrauliköl – starten Sie den Motor – füllen Sie solange nach, bis das Öl, das aus der Hochdruckleitung kommt, sauber ist.

LASSEN SIE DIE SERVOPUMPE NICHT TROCKEN LAUFEN!

- Sie müssen sich von einer Kollegin/einem Kollegen helfen lassen, die/das konstante Öl nachfüllen kann, während Sie den Motor auf ihr/sein Zeichen hin starten und stoppen.

4. Aus- und Einbau

- Nach dem Sie die obigen Schritte durchgeführt haben, kann das Lenkgetriebe ausgebaut werden.
- Verschließen Sie die Einlass- und Auslassschläuche, um das Auslaufen von Flüssigkeiten zu vermeiden.
- Sollte Hydraulikflüssigkeit auf das Lenkgetriebe gelangen, wischen Sie es sofort ab.
- Vor dem Einbau des neuen Lenkgetriebes sollten Sie die Kompatibilität mit dem alten überprüfen.
- Legen Sie beide Lenkungen parallel zueinander und übernehmen Sie die Mittelstellung, ggf. die neue Lenkung ausrichten.

5. Entlüften des Systems

- Letztendlich wird das System entlüftet. Während das Fahrzeug noch auf der Hebebühne steht (mit unbelasteten Rädern), drehen Sie – mit laufendem Motor und OFFENEM Behälter – ein paar Mal das Lenkrad von links nach rechts.
- Danach machen Sie das Gleiche im „belasteten“ Zustand.

- Füllen Sie, insofern nötig, Öl nach.

6. Nachvermessen der Vorderachse

- Nach erfolgreichem Einbau muss das Fahrzeug vermessen werden und eine Spureinstellung erfolgen.
- Bei Fahrzeugen mit Aktivlenkung muss gleichzeitig eine Initialisierung vorgenommen werden (nur mit dem BMW Ista Diagnosegerät).
- Vergewissern Sie sich nach der Achsvermessung, dass sich die Faltenbälge noch an ihrem Platz befinden.

7. Codierung

- Nach dem Einbau muss das Lenkgetriebe von einer Fachwerkstatt codiert und kalibriert werden.

- Die Codierung erfolgt gemäß den Herstellervorgaben und kann nur mit entsprechender autorisierter Software durchgeführt werden.

Dies stellt sicher, dass:

- Die Lenkung korrekt arbeitet

- Fahrassistenzsysteme einwandfrei funktionieren

- Keine Fehlermeldungen auftreten
