Sollte ihre Teilenummer nicht in der Liste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.
Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).
32106859328, 32106863862, 32106859327, 32106863863, 32106775805, 32106775809, 32106782108, 32106782110, 32106786677, 32106786679, 32106793367, 32106793369, 32106799622, 32102475179
32 10 6 859 328, 32 10 6 863 862, 32 10 6 859 327, 32 10 6 863 863, 32 10 6 775 805, 32 10 6 775 809, 32 10 6 782 108, 32 10 6 782 110, 32 10 6 786 677, 32 10 6 786 679, 32 10 6 793 367, 32 10 6 793 369, 32 10 6 799 622, 32 10 2 475 179
6859328, 6863862, 6859327, 6863863, 6775805, 6782108, 6786677, 6793367, 6799620
6 859 328, 6 863 862, 6 859 327, 6 863 863, 6 775 805, 6 775 809, 6 782 108, 6 782 110, 6 786 677, 6 786 679, 6 793 367, 6 793 369, 6 799 622, 2 475 179
Sollte ihr Fahrzeug nicht in der Fahrzeugverwendungsliste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.
Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

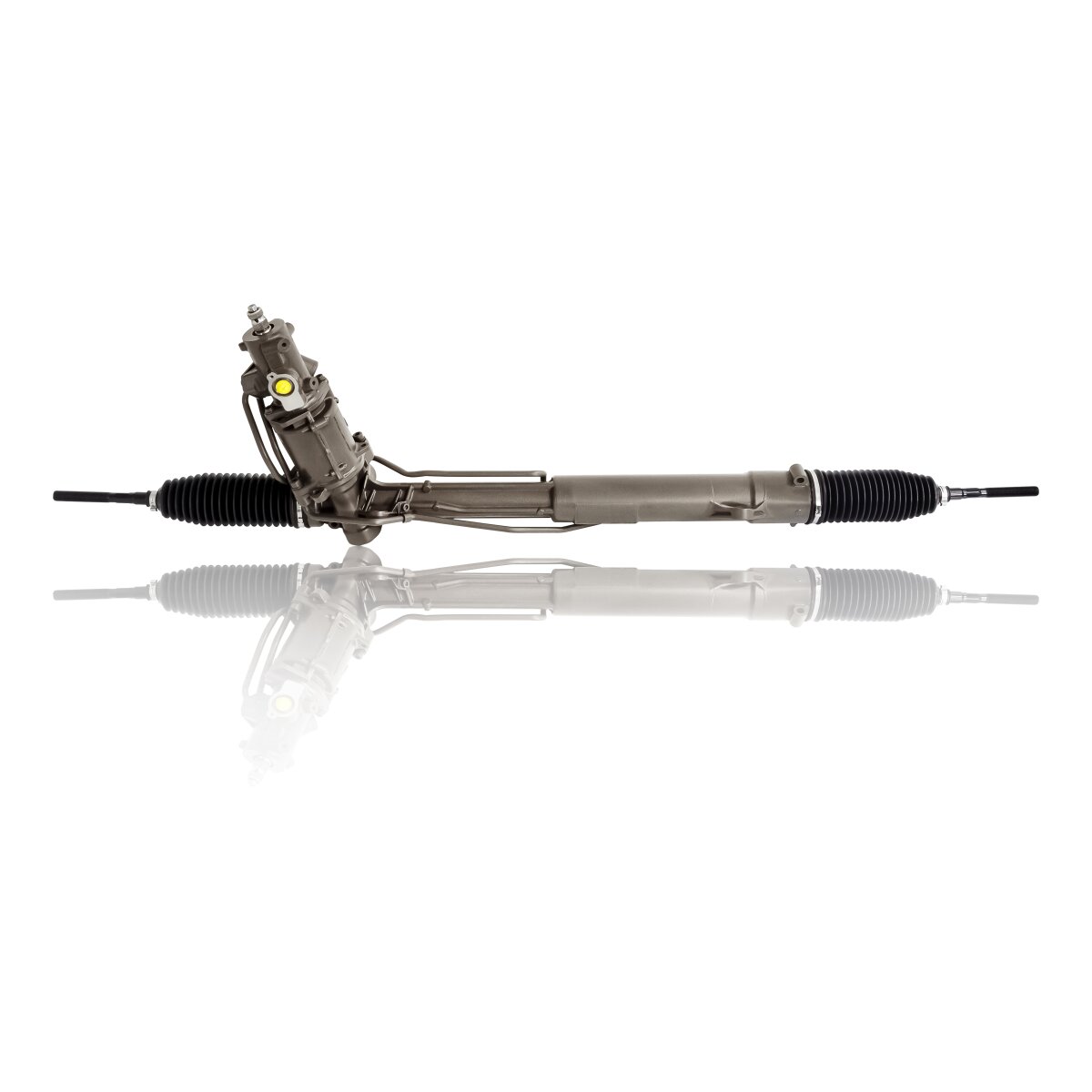

Hinweis: Das Lenkgetriebe aus den Baureihen E70 und E71 kann in Einzelfällen auch in den Nachfolgemodellen BMW F15 und F16 verbaut werden. Zur sicheren Gewährleistung der Passgenauigkeit für die F-Modelle benötigen wir vorab die Fahrgestellnummer (VIN) Ihres Fahrzeugs zur Prüfung.| Marke | Modell | Baujahr | Plattform | Motorisierung |
|---|---|---|---|---|
| BMW | X5 | 10/2006–09/2008 | E70 | 3.0 Si, 2996 ccm, 200 kW, 272 PS |
| BMW | X5 | 12/2006–09/2008 | E70 | 3.0d, 2993 ccm, 173 kW, 235 PS |
| BMW | X5 | 02/2007–09/2008 | E70 | 3.0d, 2993 ccm, 155 kW, 211 PS |
| BMW | X5 | 10/2007–09/2008 | E70 | 3.0sd, 2993 ccm, 210 kW, 286 PS |
| BMW | X5 | 10/2006–09/2008 | E70 | 4.8i xDrive, 4799 ccm, 261 kW, 355 PS |
| BMW | X5 | 07/2009–07/2013 | E70 | M, 4395 ccm, 408 kW, 555 PS |
| BMW | X5 | 08/2011–06/2013 | E70 | M50d, 2993 ccm, 280 kW, 381 PS |
| BMW | X5 | 04/2010–07/2013 | E70 | xDrive 30d, 2993 ccm, 180 kW, 245 PS |
| BMW | X5 | 10/2008–03/2010 | E70 | xDrive 30d, 2993 ccm, 173 kW, 235 PS |
| BMW | X5 | 10/2008–07/2013 | E70 | xDrive 30d, 2993 ccm, 155 kW, 211 PS |
| BMW | X5 | 02/2007–12/2012 | E70 | xDrive 30i, 2996 ccm, 172 kW, 234 PS |
| BMW | X5 | 10/2008–03/2010 | E70 | xDrive 30i, 2996 ccm, 200 kW, 272 PS |
| BMW | X5 | 10/2008–07/2013 | E70 | xDrive 35d, 2993 ccm, 210 kW, 286 PS |
| BMW | X5 | 02/2012–06/2013 | E70 | xDrive 35i, 2979 ccm, 235 kW, 320 PS |
| BMW | X5 | 04/2010–07/2013 | E70 | xDrive 35i, 2979 ccm, 225 kW, 306 PS |
| BMW | X5 | 09/2010–06/2013 | E70 | xDrive 40d, 2993 ccm, 225 kW, 306 PS |
| BMW | X5 | 01/2012–06/2013 | E70 | xDrive 40i, 2979 ccm, 225 kW, 306 PS |
| BMW | X5 | 04/2010–07/2013 | E70 | xDrive 50i, 4395 ccm, 300 kW, 408 PS |
| BMW | X6 | 05/2008–08/2008 | E71 / E72 | 30d, 2993 ccm, 173 kW, 235 PS |
| BMW | X6 | 05/2008–08/2008 | E71 / E72 | 35d, 2993 ccm, 210 kW, 286 PS |
| BMW | X6 | 05/2008–08/2008 | E71 / E72 | 35i, 2979 ccm, 225 kW, 306 PS |
| BMW | X6 | 05/2008–06/2014 | E71 / E72 | 50i, 4395 ccm, 300 kW, 408 PS |
| BMW | X6 | 01/2009–10/2011 | E71 / E72 | ActiveHybrid, 4395 ccm, 357 kW, 485 PS |
| BMW | X6 | 01/2009–10/2011 | E71 / E72 | ActiveHybrid xDrive, 4395 ccm, 300 kW, 408 PS |
| BMW | X6 | 07/2009–07/2014 | E71 / E72 | M, 4395 ccm, 408 kW, 555 PS |
| BMW | X6 | 08/2011–06/2014 | E71 / E72 | M50d, 2993 ccm, 280 kW, 381 PS |
| BMW | X6 | 04/2010–07/2014 | E71 / E72 | xDrive 30d, 2993 ccm, 180 kW, 245 PS |
| BMW | X6 | 04/2008–03/2010 | E71 / E72 | xDrive 30d, 2993 ccm, 173 kW, 235 PS |
| BMW | X6 | 04/2010–07/2014 | E71 / E72 | xDrive 30d, 2993 ccm, 155 kW, 211 PS |
| BMW | X6 | 01/2008–03/2010 | E71 / E72 | xDrive 35d, 2993 ccm, 210 kW, 286 PS |
| BMW | X6 | 01/2008–07/2014 | E71 / E72 | xDrive 35i, 2979 ccm, 225 kW, 306 PS |
| BMW | X6 | 01/2008–06/2014 | E71 / E72 | xDrive 35i, 2979 ccm, 224 kW, 305 PS |
| BMW | X6 | 07/2009–06/2014 | E71 / E72 | xDrive 35i, 2979 ccm, 235 kW, 320 PS |
| BMW | X6 | 06/2007–03/2010 | E71 / E72 | xDrive 35i, 2979 ccm, 240 kW, 326 PS |
| BMW | X6 | 07/2009–06/2014 | E71 / E72 | xDrive 40d, 2993 ccm, 225 kW, 306 PS |
| BMW | X6 | 10/2007–06/2014 | E71 / E72 | xDrive 50i, 4395 ccm, 330 kW, 449 PS |
| BMW | X6 | 07/2008–07/2014 | E71 / E72 | xDrive 50i, 4395 ccm, 300 kW, 408 PS |
Fahrzeugausstattung: Geeignet für Fahrzeuge mit Aktivlenkung.
Bitte beachten Sie, dass Sensoren sowie der Stellmotor (Wandler) nicht im Lieferumfang enthalten sind und vom vorhandenen Lenkgetriebe übernommen werden müssen.
Die Inbetriebnahme sowie alle notwendigen Arbeiten sollten ausschließlich mit geeigneter BMW-Diagnosesoftware, wie dem Originaltester (BMW ISTA oder INPA), durchgeführt werden, um eine einwandfreie Funktion sicherzustellen.
MONTAGEANLEITUNG FÜR LENKGETRIEBE
GEFAHR
Lenkungsteile sind Sicherheitsteile! Arbeiten am Lenksystem dürfen aus Sicherheitsgründen nur von fachkundigem und geschultem Personal durchgeführt werden. Fehlerhaft durchgeführte Arbeiten können zu schweren Unfällen führen. VAG-Lenkungen: Bei VAG-Lenkungen (Volkswagen AG) darf kein Software-Update aufgespielt werden, da ansonsten die Gewährleistung erlischt. Achten Sie darauf, dass alle Arbeiten gemäß den Herstellervorgaben und unserer Montageanleitung durchgeführt werden.
Beim Einbau sind die Herstellervorgaben und unsere Montageanleitung unbedingt zu beachten. Ebenso auch das vorgegebene Hydrauliköl und das Spülen des Hydrauliksystems. Der Austausch einer Lenkung muss in einer Fachwerkstatt erfolgen und mit einer Einbaurechnung belegbar sein. Ist dies nicht der Fall, so verfallen Garantie und Gewährleistung.
WARNUNG
Selbstsichernde Muttern, Schrauben, Dichtteile und Sicherungselemente müssen erneuert werden. Falls die Lenkung aufgrund eines Unfalls ersetzt wird, müssen die übrigen Teile des Lenksystems, wie Reifen, Felgen, Achse, Achsaufhängung und mechanische Verbindungsteile auf Beschädigungen kontrolliert werden (auch wenn keine sichtbare Beschädigung vorhanden ist). Gegebenenfalls Teile reparieren oder ersetzen.
EINBAUANLEITUNG
1. Kontrolle des Artikels
- Gesamtlänge, Halter, Adapter, Stecker, Kompatibilität prüfen und vergleichen
- Mittelstellung und Lenkeinschläge von der Lenkung und dem KFZ prüfen und ggf. positionieren (bei vollem Einschlag von links nach rechts einschlagen und vergleichen)
- Bitte überprüfen Sie die Lenkung auf Mängel oder Beschädigungen
2. Vorbereitung
- Drehen Sie die Vorderachse des Fahrzeugs in Geradeausstellung. Räder der Vorderachse müssen fluchten.
- Lenkrad geradeaus positionieren und mit einem Feststeller fixieren.
- Vor dem Aus- und Einbau der Lenkung immer die Batterie abklemmen.
- Altes Öl ablassen.
- Druckleitungen überprüfen, ggfs. austauschen (wird nach 5 Jahren empfohlen).
- Lenkungsfilter austauschen (falls vorhanden).
- Spurstangenköpfe austauschen (wird empfohlen).
- Das Kreuzgelenk austauschen (zwischen Lenkgetriebe und Lenksäule) (wird empfohlen).
- Die richtige Diagnose gestellt? Ist nicht eine defekte Servopumpe die Ursache eines Lecks im Lenkgetriebe?
3. Spülen des Hydrauliksystems
- Verwenden Sie ausschließlich vom Hersteller vorgeschriebenes Hydrauliköl.
- Führen Sie die Hochdruckleitung der Servopumpe in einen Auffangbehälter.
- Füllen Sie den Hydraulikbehälter mit Hydrauliköl – starten Sie den Motor – füllen Sie solange nach, bis das Öl, das aus der Hochdruckleitung kommt, sauber ist.
LASSEN SIE DIE SERVOPUMPE NICHT TROCKEN LAUFEN!
- Sie müssen sich von einer Kollegin/einem Kollegen helfen lassen, die/das konstante Öl nachfüllen kann, während Sie den Motor auf ihr/sein Zeichen hin starten und stoppen.
4. Aus- und Einbau
- Nach dem Sie die obigen Schritte durchgeführt haben, kann das Lenkgetriebe ausgebaut werden.
- Verschließen Sie die Einlass- und Auslassschläuche, um das Auslaufen von Flüssigkeiten zu vermeiden.
- Sollte Hydraulikflüssigkeit auf das Lenkgetriebe gelangen, wischen Sie es sofort ab.
- Vor dem Einbau des neuen Lenkgetriebes sollten Sie die Kompatibilität mit dem alten überprüfen.
- Legen Sie beide Lenkungen parallel zueinander und übernehmen Sie die Mittelstellung, ggf. die neue Lenkung ausrichten.
5. Entlüften des Systems
- Letztendlich wird das System entlüftet. Während das Fahrzeug noch auf der Hebebühne steht (mit unbelasteten Rädern), drehen Sie – mit laufendem Motor und OFFENEM Behälter – ein paar Mal das Lenkrad von links nach rechts.
- Danach machen Sie das Gleiche im „belasteten“ Zustand.
- Füllen Sie, insofern nötig, Öl nach.
6. Nachvermessen der Vorderachse
- Nach erfolgreichem Einbau muss das Fahrzeug vermessen werden und eine Spureinstellung erfolgen.
- Bei Fahrzeugen mit Aktivlenkung muss gleichzeitig eine Initialisierung vorgenommen werden (nur mit dem BMW Ista Diagnosegerät).
- Vergewissern Sie sich nach der Achsvermessung, dass sich die Faltenbälge noch an ihrem Platz befinden.
7. Codierung
- Elektrische Lenkgetriebe müssen nach dem Einbau beim jeweiligen Fahrzeughersteller codiert werden, um eine ordnungsgemäße Funktion und Sicherheit des Fahrzeugs zu gewährleisten.
- Die Codierung erfolgt gemäß den Herstellervorgaben und kann nur mit entsprechender autorisierter Software durchgeführt werden.
