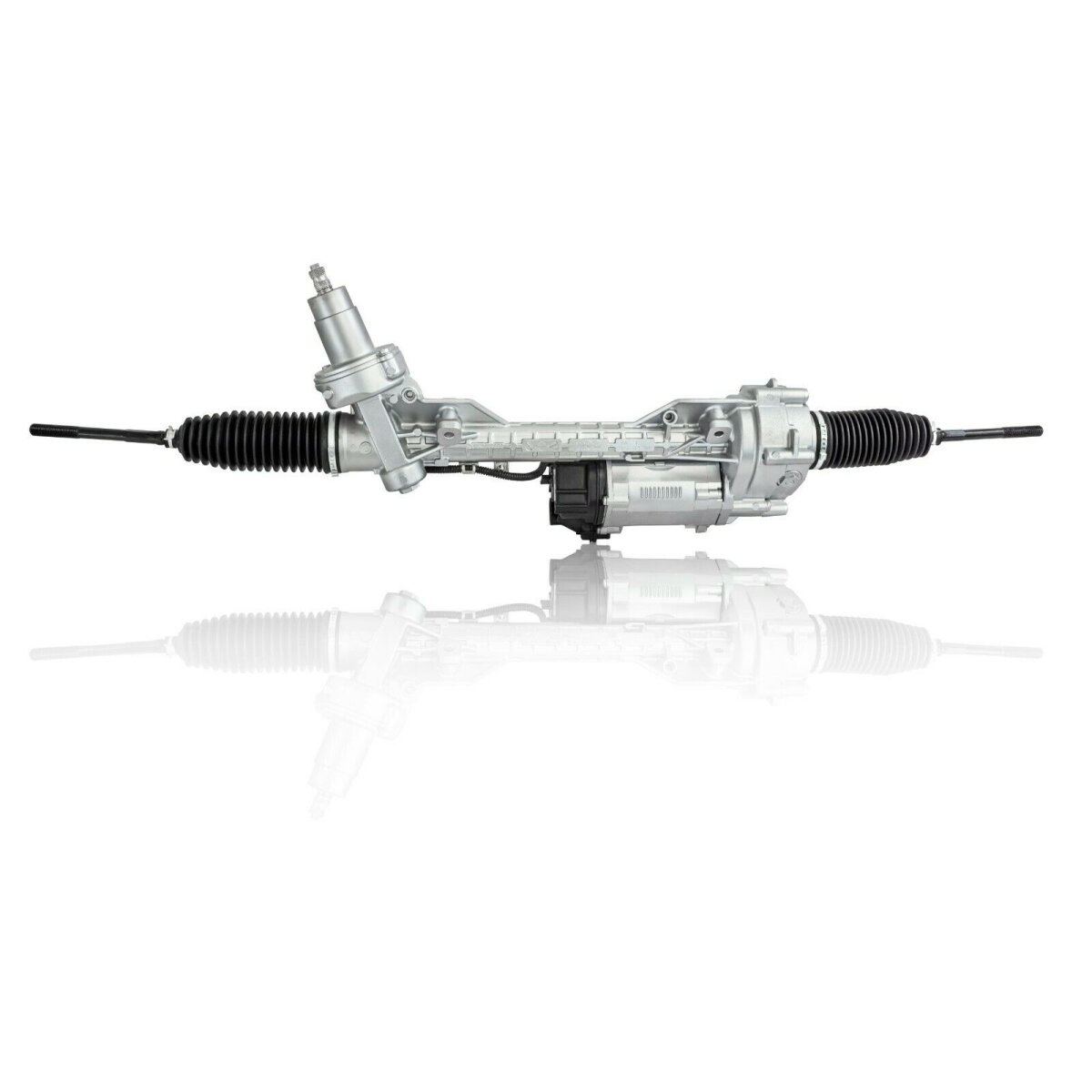

Lenkgetriebe BMW E81 E84 E87 E88 E90 E91 E92 E93 Elektrisch

Sollte ihre Teilenummer nicht in der Liste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

32106874242, 32106872478, 32106872470, 32106870445, 32106869418, 32106868224, 32106855880, 32106851801, 32106798893, 32106797539, 32106794005, 32106793457, 32106793453, 32106792945, 32106792939, 32106792935, 32106791181, 32106788745, 32106788741, 32106785289, 32106785267, 32106784747, 32106783127, 32106782203, 32106779103, 32106779075

7818974882, 7806974633, 7806974629, 7806974391, 7806974285, 7806974258, 7806974228, 7806974181, 7806974163, 7806974161, 7806974151, 7806974124, 7806501199

6874242, 6872478, 6872470, 6870445, 6869418, 6868224, 6855880, 6851801, 6798893, 6797539, 6794005, 6793457, 6793453, 6792945, 6792939, 6792935, 6791181, 6788745, 6788741, 6785289, 6785267, 6784747, 6783127, 6782203, 6779103, 6779075

8974882, 6974633, 6974629, 6974391, 6974285, 6974258, 6974228, 6974181, 6974163, 6974161, 6974151, 6974124, 6501199

32 10 6 874 242, 32 10 6 872 478, 32 10 6 872 470, 32 10 6 870 445, 32 10 6 869 418, 32 10 6 868 224, 32 10 6 855 880, 32 10 6 851 801, 32 10 6 798 893, 32 10 6 797 539, 32 10 6 794 005, 32 10 6 793 457, 32 10 6 793 453, 32 10 6 792 945, 32 10 6 792 939, 32 10 6 792 935, 32 10 6 791 181, 32 10 6 788 745, 32 10 6 788 741, 32 10 6 785 289, 32 10 6 785 267, 32 10 6 784 747, 32 10 6 783 127, 32 10 6 782 203, 32 10 6 779 103, 32 10 6 779 075

7 818 974 882, 7 806 974 633, 7 806 974 629, 7 806 974 391, 7 806 974 285, 7 806 974 258, 7 806 974 228, 7 806 974 181, 7 806 974 163, 7 806 974 161, 7 806 974 151, 7 806 974 124, 7 806 501 199

6 874 242, 6 872 478, 6 872 470, 6 870 445, 6 869 418, 6 868 224, 6 855 880, 6 851 801, 6 798 893, 6 797 539, 6 794 005, 6 793 457, 6 793 453, 6 792 945, 6 792 939, 6 792 935, 6 791 181, 6 788 745, 6 788 741, 6 785 289, 6 785 267, 6 784 747, 6 783 127, 6 782 203, 6 779 103, 6 779 075

8 974 882, 6 974 633, 6 974 629, 6 974 391, 6 974 285, 6 974 258, 6 974 228, 6 974 181, 6 974 163, 6 974 161, 6 974 151, 6 974 124, 6 501 199

Sollte ihr Fahrzeug nicht in der Fahrzeugverwendungsliste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

MONTAGEANLEITUNG FÜR LENKGETRIEBE

GEFAHR

Lenkungsteile sind Sicherheitsteile! Arbeiten am Lenksystem dürfen aus Sicherheitsgründen nur von fachkundigem und geschultem Personal durchgeführt werden. Fehlerhaft durchgeführte Arbeiten können zu schweren Unfällen führen. VAG-Lenkungen: Bei VAG-Lenkungen (Volkswagen AG) darf kein Software-Update aufgespielt werden, da ansonsten die Gewährleistung erlischt. Achten Sie darauf, dass alle Arbeiten gemäß den Herstellervorgaben und unserer Montageanleitung durchgeführt werden.

Beim Einbau sind die Herstellervorgaben und unsere Montageanleitung unbedingt zu beachten. Ebenso auch das vorgegebene Hydrauliköl und das Spülen des Hydrauliksystems. Der Austausch einer Lenkung muss in einer Fachwerkstatt erfolgen und mit einer Einbaurechnung belegbar sein. Ist dies nicht der Fall, so verfallen Garantie und Gewährleistung.

WARNUNG

Selbstsichernde Muttern, Schrauben, Dichtteile und Sicherungselemente müssen erneuert werden. Falls die Lenkung aufgrund eines Unfalls ersetzt wird, müssen die übrigen Teile des Lenksystems, wie Reifen, Felgen, Achse, Achsaufhängung und mechanische Verbindungsteile auf Beschädigungen kontrolliert werden (auch wenn keine sichtbare Beschädigung vorhanden ist). Gegebenenfalls Teile reparieren oder ersetzen.

EINBAUANLEITUNG

1. Kontrolle des Artikels

- Gesamtlänge, Halter, Adapter, Stecker, Kompatibilität prüfen und vergleichen
- Mittelstellung und Lenkeinschläge von der Lenkung und dem KFZ prüfen und ggf. positionieren (bei vollem Einschlag von links nach rechts einschlagen und vergleichen)
- Bitte überprüfen Sie die Lenkung auf Mängel oder Beschädigungen

2. Vorbereitung

- Drehen Sie die Vorderachse des Fahrzeugs in Geradeausstellung. Räder der Vorderachse müssen fluchten.
- Lenkrad geradeaus positionieren und mit einem Feststeller fixieren.
- Vor dem Aus- und Einbau der Lenkung immer die Batterie abklemmen.
- Altes Öl ablassen.
- Druckleitungen überprüfen, ggfs. austauschen (wird nach 5 Jahren empfohlen).
- Lenkungsfilter austauschen (falls vorhanden).
- Spurstangenköpfe austauschen (wird empfohlen).
- Das Kreuzgelenk austauschen (zwischen Lenkgetriebe und Lenksäule) (wird empfohlen).
- Die richtige Diagnose gestellt? Ist nicht eine defekte Servopumpe die Ursache eines Lecks im Lenkgetriebe?

3. Spülen des Hydrauliksystems

- Verwenden Sie ausschließlich vom Hersteller vorgeschriebenes Hydrauliköl.
- Führen Sie die Hochdruckleitung der Servopumpe in einen Auffangbehälter.
- Füllen Sie den Hydraulikbehälter mit Hydrauliköl – starten Sie den Motor – füllen Sie solange nach, bis das Öl, das aus der Hochdruckleitung kommt, sauber ist.

LASSEN SIE DIE SERVOPUMPE NICHT TROCKEN LAUFEN!

- Sie müssen sich von einer Kollegin/einem Kollegen helfen lassen, die/das konstante Öl nachfüllen kann, während Sie den Motor auf ihr/sein Zeichen hin starten und stoppen.

4. Aus- und Einbau

- Nach dem Sie die obigen Schritte durchgeführt haben, kann das Lenkgetriebe ausgebaut werden.
- Verschließen Sie die Einlass- und Auslassschläuche, um das Auslaufen von Flüssigkeiten zu vermeiden.
- Sollte Hydraulikflüssigkeit auf das Lenkgetriebe gelangen, wischen Sie es sofort ab.
- Vor dem Einbau des neuen Lenkgetriebes sollten Sie die Kompatibilität mit dem alten überprüfen.
- Legen Sie beide Lenkungen parallel zueinander und übernehmen Sie die Mittelstellung, ggf. die neue Lenkung ausrichten.

5. Entlüften des Systems

- Letztendlich wird das System entlüftet. Während das Fahrzeug noch auf der Hebebühne steht (mit unbelasteten Rädern), drehen Sie – mit laufendem Motor und OFFENEM Behälter – ein paar Mal das Lenkrad von links nach rechts.
- Danach machen Sie das Gleiche im „belasteten“ Zustand.

- Füllen Sie, insofern nötig, Öl nach.

6. Nachvermessen der Vorderachse

- Nach erfolgreichem Einbau muss das Fahrzeug vermessen werden und eine Spureinstellung erfolgen.
- Bei Fahrzeugen mit Aktivlenkung muss gleichzeitig eine Initialisierung vorgenommen werden (nur mit dem BMW Ista Diagnosegerät).
- Vergewissern Sie sich nach der Achsvermessung, dass sich die Faltenbälge noch an ihrem Platz befinden.

7. Codierung

- Elektrische Lenkgetriebe müssen nach dem Einbau beim jeweiligen Fahrzeughersteller codiert werden, um eine ordnungsgemäße Funktion und Sicherheit des Fahrzeugs zu gewährleisten.
- Die Codierung erfolgt gemäß den Herstellervorgaben und kann nur mit entsprechender autorisierter Software durchgeführt werden.
