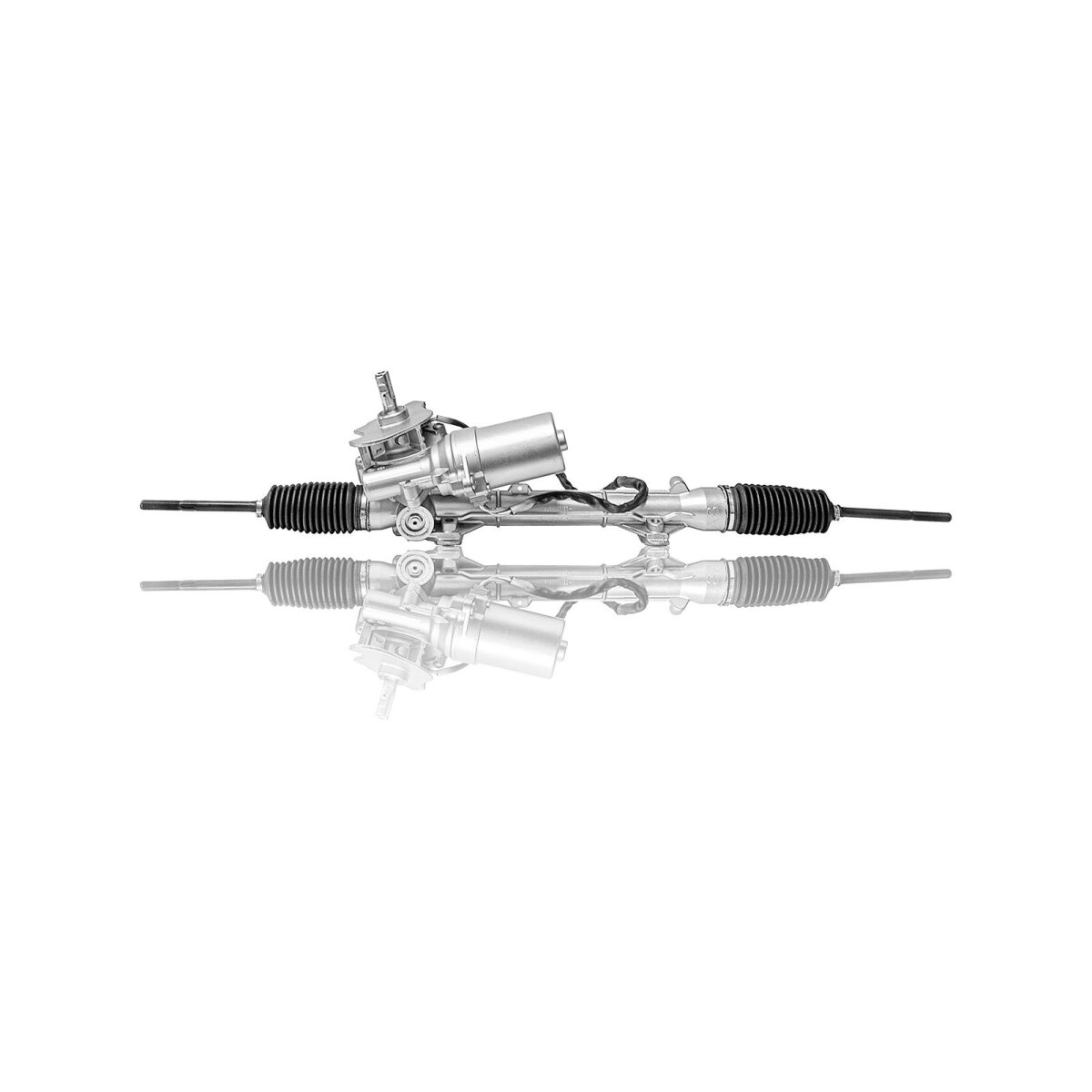

Lenkgetriebe Peugeot 207 EPS 2. Generation

Sollte ihre Teilenummer nicht in der Liste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

9670877980, 9670471580, 9670471780, 9670878080, 9673481980, 9673482280

4000YY, 400143, 400147, 4001A6, 4001A7, 4001AA, 4001AC, 4001AW, 4001AZ, 4001C9, 4001CV, 4001E2, 4001F0, 4001F1, 4001F6, 4001FA, 4001FL, 4001FN, 4001FP, 4001FQ, 4001FT, 4001FV, 4001G8, 4001H4, 4001KY, 4001KZ, 4001LA, 4001LC, 4001LE, 4001LF, 4001LG, 4001LH, 4001LJ, 4001LK, 4001LL, 4001LP, 4001LQ, 4001LR, 4001LS, 4001LT, 4001LV, 4001LZ, 4001NG, 4001QT, 4001QV, 4001QW, 4001QX, 4001QZ, 4001RA, 4001RC, 4001RE, 4001RF, 4001RG, 4001VE, 4001VF, 4001VG, 4001VK, 4001VL, 4001VN, 4001VQ, 4001VR, 4001WA, 4001WC, 4001WE, 4001WF, 4001WG, 4001WH, 4001WJ, 4001WK, 4001WL, 4001WN, 4001WP, 4001WQ, 4001WR, 4001Y4, 4001Z3, 4001Z6, 4001ZA, 4001ZC, 4001ZE, 4001ZG, 4001ZH

1611682580, 1611683680, 1611683780, 1611683880, 1611683980, 1611684680, 1611684780, 1611684880, 1611685080, 1611685180, 1611685280, 1611685380, 1611685480, 1611685580, 1611685680, 1611685780, 1611687080, 1611687580, 1611713580, 1627684780, 1627684880, 1627684980, 1627685080, 1627685680, 1627685780, 1627685880, 1627685980, 1627686080, 1627686180, 1627686380, 1627686480, 1627687780, 1627688180, 1627688280, 1674121780, 1608694480, 1608701180, 1608701380, 1611713280

96 708 779 80, 96 704 715 80, 96 704 717 80, 96 708 780 80, 96 734 819 80, 96 734 822 80

4000 YY, 4001 43, 4001 47, 4001 A6, 4001 A7, 4001 AA, 4001 AC, 4001 AW, 4001 AZ, 4001 C9, 4001 CV, 4001 E2, 4001 F0, 4001 F1, 4001 F6, 4001 FA, 4001 FL, 4001 FN, 4001 FP, 4001 FQ, 4001 FT, 4001 FV, 4001 G8, 4001 H4, 4001 KY, 4001 KZ, 4001 LA, 4001 LC, 4001 LE, 4001 LF, 4001 LG, 4001 LH, 4001 LJ, 4001 LK, 4001 LL, 4001 LP, 4001 LQ, 4001 LR, 4001 LS, 4001 LT, 4001 LV, 4001 LZ, 4001 NG, 4001 QT, 4001 QV, 4001 QW, 4001 QX, 4001 QZ, 4001 RA, 4001 RC, 4001 RE, 4001 RF, 4001 RG, 4001 VE, 4001 VF, 4001 VG, 4001 VK, 4001 VL, 4001 VN, 4001 VQ, 4001 VR, 4001 WA, 4001 WC, 4001 WE, 4001 WF, 4001 WG, 4001 WH, 4001 WJ, 4001 WK, 4001 WL, 4001 WN, 4001 WP, 4001 WQ, 4001 WR, 4001 Y4, 4001 Z3, 4001 Z6, 4001 ZA, 4001 ZC, 4001 ZE, 4001 ZG, 4001 ZH

16 116 825 80, 16 116 836 80, 16 116 837 80, 16 116 838 80, 16 116 839 80, 16 116 846 80, 16 116 847 80, 16 116 848 80, 16 116 850 80, 16 116 851 80, 16 116 852 80, 16 116 853 80, 16 116 854 80, 16 116 855 80, 16 116 856 80, 16 116 857 80, 16 116 870 80, 16 116 875 80, 16 117 135 80, 16 276 847 80, 16 276 848 80, 16 276 849 80, 16 276 850 80, 16 276 856 80, 16 276 857 80, 16 276 858 80, 16 276 859 80, 16 276 860 80, 16 276 861 80, 16 276 863 80, 16 276 864 80, 16 276 877 80, 16 276 881 80, 16 276 882 80, 16 741 217 80, 16 086 944 80, 16 087 011 80, 16 087 013 80, 16 117 132 80

Sollte ihr Fahrzeug nicht in der Fahrzeugverwendungsliste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

KOYO 2. Generation Lenkgetriebe

Die Steuergerät Anschlüsse unterscheiden sich von der 1. Generation zur 2. Generation

Bitte beachten Sie: Um die Passgenauigkeit vor dem Kauf gewährleisten zu können, benötigen wir die VIN-/Fahrgestellnummer Ihres Fahrzeugs. Diese können Sie uns telefonisch oder per E-Mail übermitteln. Die dafür benötigten Kontaktdaten finden Sie entweder im Impressum oder oben rechts auf der Startseite unserer Homepage.

MONTAGEANLEITUNG FÜR LENKGETRIEBE

GEFAHR

Lenkungsteile sind Sicherheitsteile! Arbeiten am Lenksystem dürfen aus Sicherheitsgründen nur von fachkundigem und geschultem Personal durchgeführt werden. Fehlerhaft durchgeführte Arbeiten können zu schweren Unfällen führen. VAG-Lenkungen: Bei VAG-Lenkungen (Volkswagen AG) darf kein Software-Update aufgespielt werden, da ansonsten die Gewährleistung erlischt. Achten Sie darauf, dass alle Arbeiten gemäß den Herstellervorgaben und unserer Montageanleitung durchgeführt werden.

Beim Einbau sind die Herstellervorgaben und unsere Montageanleitung unbedingt zu beachten. Ebenso auch das vorgegebene Hydrauliköl und das Spülen des Hydrauliksystems. Der Austausch einer Lenkung muss in einer Fachwerkstatt erfolgen und mit einer Einbaurechnung belegbar sein. Ist dies nicht der Fall, so verfallen Garantie und Gewährleistung.

WARNUNG

Selbstsichernde Muttern, Schrauben, Dichtteile und Sicherungselemente müssen erneuert werden. Falls die Lenkung aufgrund eines Unfalls ersetzt wird, müssen die übrigen Teile des Lenksystems, wie Reifen, Felgen, Achse, Achsaufhängung und mechanische Verbindungsteile auf Beschädigungen kontrolliert werden (auch wenn keine sichtbare Beschädigung vorhanden ist). Gegebenenfalls Teile reparieren oder ersetzen.

EINBAUANLEITUNG

1. Kontrolle des Artikels

- Gesamtlänge, Halter, Adapter, Stecker, Kompatibilität prüfen und vergleichen
- Mittelstellung und Lenkeinschläge von der Lenkung und dem KFZ prüfen und ggf. positionieren (bei vollem Einschlag von links nach rechts einschlagen und vergleichen)
- Bitte überprüfen Sie die Lenkung auf Mängel oder Beschädigungen

2. Vorbereitung

- Drehen Sie die Vorderachse des Fahrzeugs in Geradeausstellung. Räder der Vorderachse müssen fluchten.
- Lenkrad geradeaus positionieren und mit einem Feststeller fixieren.
- Vor dem Aus- und Einbau der Lenkung immer die Batterie abklemmen.
- Altes Öl ablassen.
- Druckleitungen überprüfen, ggfs. austauschen (wird nach 5 Jahren empfohlen).
- Lenkungsfilter austauschen (falls vorhanden).
- Spurstangenköpfe austauschen (wird empfohlen).
- Das Kreuzgelenk austauschen (zwischen Lenkgetriebe und Lenksäule) (wird empfohlen).
- Die richtige Diagnose gestellt? Ist nicht eine defekte Servopumpe die Ursache eines Lecks im Lenkgetriebe?

3. Spülen des Hydrauliksystems

- Verwenden Sie ausschließlich vom Hersteller vorgeschriebenes Hydrauliköl.
- Führen Sie die Hochdruckleitung der Servopumpe in einen Auffangbehälter.
- Füllen Sie den Hydraulikbehälter mit Hydrauliköl – starten Sie den Motor – füllen Sie solange nach, bis das Öl, das aus der Hochdruckleitung kommt, sauber ist.

LASSEN SIE DIE SERVOPUMPE NICHT TROCKEN LAUFEN!

- Sie müssen sich von einer Kollegin/einem Kollegen helfen lassen, die/das konstante Öl nachfüllen kann, während Sie den Motor auf ihr/sein Zeichen hin starten und stoppen.

4. Aus- und Einbau

- Nach dem Sie die obigen Schritte durchgeführt haben, kann das Lenkgetriebe ausgebaut werden.
- Verschließen Sie die Einlass- und Auslassschläuche, um das Auslaufen von Flüssigkeiten zu vermeiden.
- Sollte Hydraulikflüssigkeit auf das Lenkgetriebe gelangen, wischen Sie es sofort ab.
- Vor dem Einbau des neuen Lenkgetriebes sollten Sie die Kompatibilität mit dem alten überprüfen.
- Legen Sie beide Lenkungen parallel zueinander und übernehmen Sie die Mittelstellung, ggf. die neue Lenkung ausrichten.

5. Entlüften des Systems

- Letztendlich wird das System entlüftet. Während das Fahrzeug noch auf der Hebebühne steht (mit unbelasteten Rädern), drehen Sie – mit laufendem Motor und OFFENEM Behälter – ein paar Mal das Lenkrad von links nach rechts.
- Danach machen Sie das Gleiche im „belasteten“ Zustand.

- Füllen Sie, insofern nötig, Öl nach.

6. Nachvermessen der Vorderachse

- Nach erfolgreichem Einbau muss das Fahrzeug vermessen werden und eine Spureinstellung erfolgen.
- Bei Fahrzeugen mit Aktivlenkung muss gleichzeitig eine Initialisierung vorgenommen werden (nur mit dem BMW Ista Diagnosegerät).
- Vergewissern Sie sich nach der Achsvermessung, dass sich die Faltenbälge noch an ihrem Platz befinden.

7. Codierung

- Elektrische Lenkgetriebe müssen nach dem Einbau beim jeweiligen Fahrzeughersteller codiert werden, um eine ordnungsgemäße Funktion und Sicherheit des Fahrzeugs zu gewährleisten.
- Die Codierung erfolgt gemäß den Herstellervorgaben und kann nur mit entsprechender autorisierter Software durchgeführt werden.
