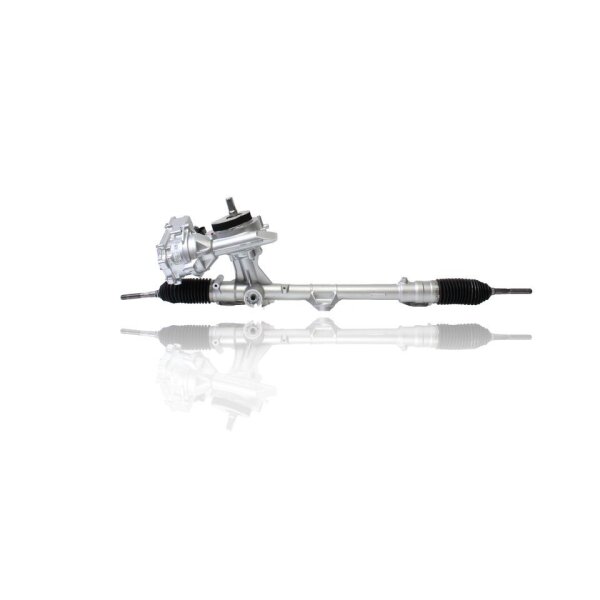

Lenkgetriebe MINI Cooper F55 F56 F57 Elektrisch UA

Sollte ihre Teilenummer nicht in der Liste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

1543702, 6853629, 6857347, 6867357, 6870485, 6870588, 6870900, 6871622, 6872990, 6874730, 6876074, 6876078, 6876113, 6877491, 6877503, 6877505, 6878972, 6879014, 6879026, 6879028, 6880902, 6882048, 6882105, 6882107, 6882117, 6884075, 6884087, 6884128, 6884140, 6885883, 6887668, 6887676, 6888644, 6888652, 6889665, 6889673, 6890380, 6892291, 6892333, 6892335, 6897685, 6899423, 6899951, 6899993, 7283490, 5A12B83, 5A12BD0, 5A19839, 5A19883, 5A24240, 5A2ED39, 5A39019, 5A4CE78

32101543702, 32106853629, 32106857347, 32106867357, 32106870485, 32106870588, 32106870900, 32106871622, 32106872990, 32106874730, 32106876074, 32106876078, 32106876113, 32106877491, 32106877503, 32106877505, 32106878972, 32106879014, 32106879026, 32106879028, 32106880902, 32106882048, 32106882105, 32106882107, 32106882117, 32106884075, 32106884087, 32106884128, 32106884140, 32106885883, 32106887668, 32106887676, 32106888644, 32106888652, 32106889665, 32106889673, 32106890380, 32106892291, 32106892333, 32106892335, 32106897685, 32106899423, 32106899951, 32106899993, 38207283490, 32105A12B83, 32105A12BD0, 32105A19839, 32105A19883, 32105A24240, 32105A2ED39, 32105A39019, 32105A4CE78

32 10 154 37 02, 32 10 685 36 29, 32 10 685 73 47, 32 10 686 73 57, 32 10 687 04 85, 32 10 687 05 88, 32 10 687 09 00, 32 10 687 16 22, 32 10 687 29 90, 32 10 687 47 30, 32 10 687 60 74, 32 10 687 60 78, 32 10 687 61 13, 32 10 687 74 91, 32 10 687 75 03, 32 10 687 75 05, 32 10 687 89 72, 32 10 687 90 14, 32 10 687 90 26, 32 10 687 90 28, 32 10 688 09 02, 32 10 688 20 48, 32 10 688 21 05, 32 10 688 21 07, 32 10 688 21 17, 32 10 688 40 75, 32 10 688 40 87, 32 10 688 41 28, 32 10 688 41 40, 32 10 688 58 83, 32 10 688 76 68, 32 10 688 76 76, 32 10 688 86 44, 32 10 688 86 52, 32 10 688 96 65, 32 10 688 96 73, 32 10 689 03 80, 32 10 689 22 91, 32 10 689 23 33, 32 10 689 23 35, 32 10 689 76 85, 32 10 689 94 23, 32 10 689 99 51, 32 10 689 99 93, 38 20 728 34 90, 32 10 5A1 2B 83, 32 10 5A1 2B D0, 32 10 5A1 98 39, 32 10 5A1 98 83, 32 10 5A2 42 40, 32 10 5A2 ED 39, 32 10 5A3 90 19, 32 10 5A4 CE 78

Sollte ihr Fahrzeug nicht in der Fahrzeugverwendungsliste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

Für Fahrzeuge mit ECU-Code: UA

Für Fahrzeuge mit Frontantrieb

Für Fahrzeuge mit 2,4 Lenkeinschlägen

Bitte beachten Sie: Um die Passgenauigkeit vor dem Kauf gewährleisten zu können, benötigen wir die VIN-/Fahrgestellnummer Ihres Fahrzeugs. Diese können Sie uns telefonisch oder per E-Mail übermitteln. Die dafür benötigten Kontaktdaten finden Sie entweder im Impressum oder oben rechts auf der Startseite unserer Homepage.

MONTAGEANLEITUNG FÜR LENKGETRIEBE

GEFAHR

Lenkungsteile sind Sicherheitsteile! Arbeiten am Lenksystem dürfen aus Sicherheitsgründen nur von fachkundigem und geschultem Personal durchgeführt werden. Fehlerhaft durchgeführte Arbeiten können zu schweren Unfällen führen. VAG-Lenkungen: Bei VAG-Lenkungen (Volkswagen AG) darf kein Software-Update aufgespielt werden, da ansonsten die Gewährleistung erlischt. Achten Sie darauf, dass alle Arbeiten gemäß den Herstellervorgaben und unserer Montageanleitung durchgeführt werden.

Beim Einbau sind die Herstellervorgaben und unsere Montageanleitung unbedingt zu beachten. Ebenso auch das vorgegebene Hydrauliköl und das Spülen des Hydrauliksystems. Der Austausch einer Lenkung muss in einer Fachwerkstatt erfolgen und mit einer Einbaurechnung belegbar sein. Ist dies nicht der Fall, so verfallen Garantie und Gewährleistung.

WARNUNG

Selbstsichernde Muttern, Schrauben, Dichtteile und Sicherungselemente müssen erneuert werden. Falls die Lenkung aufgrund eines Unfalls ersetzt wird, müssen die übrigen Teile des Lenksystems, wie Reifen, Felgen, Achse, Achsaufhängung und mechanische Verbindungsteile auf Beschädigungen kontrolliert werden (auch wenn keine sichtbare Beschädigung vorhanden ist). Gegebenenfalls Teile reparieren oder ersetzen.

EINBAUANLEITUNG

1. Kontrolle des Artikels

- Gesamtlänge, Halter, Adapter, Stecker, Kompatibilität prüfen und vergleichen
- Mittelstellung und Lenkeinschläge von der Lenkung und dem KFZ prüfen und ggf. positionieren (bei vollem Einschlag von links nach rechts einschlagen und vergleichen)
- Bitte überprüfen Sie die Lenkung auf Mängel oder Beschädigungen

2. Vorbereitung

- Drehen Sie die Vorderachse des Fahrzeugs in Geradeausstellung. Räder der Vorderachse müssen fluchten.
- Lenkrad geradeaus positionieren und mit einem Feststeller fixieren.
- Vor dem Aus- und Einbau der Lenkung immer die Batterie abklemmen.
- Altes Öl ablassen.
- Druckleitungen überprüfen, ggfs. austauschen (wird nach 5 Jahren empfohlen).
- Lenkungsfilter austauschen (falls vorhanden).
- Spurstangenköpfe austauschen (wird empfohlen).
- Das Kreuzgelenk austauschen (zwischen Lenkgetriebe und Lenksäule) (wird empfohlen).
- Die richtige Diagnose gestellt? Ist nicht eine defekte Servopumpe die Ursache eines Lecks im Lenkgetriebe?

3. Spülen des Hydrauliksystems

- Verwenden Sie ausschließlich vom Hersteller vorgeschriebenes Hydrauliköl.
- Führen Sie die Hochdruckleitung der Servopumpe in einen Auffangbehälter.
- Füllen Sie den Hydraulikbehälter mit Hydrauliköl – starten Sie den Motor – füllen Sie solange nach, bis das Öl, das aus der Hochdruckleitung kommt, sauber ist.

LASSEN SIE DIE SERVOPUMPE NICHT TROCKEN LAUFEN!

- Sie müssen sich von einer Kollegin/einem Kollegen helfen lassen, die/das konstante Öl nachfüllen kann, während Sie den Motor auf ihr/sein Zeichen hin starten und stoppen.

4. Aus- und Einbau

- Nach dem Sie die obigen Schritte durchgeführt haben, kann das Lenkgetriebe ausgebaut werden.
- Verschließen Sie die Einlass- und Auslassschläuche, um das Auslaufen von Flüssigkeiten zu vermeiden.
- Sollte Hydraulikflüssigkeit auf das Lenkgetriebe gelangen, wischen Sie es sofort ab.
- Vor dem Einbau des neuen Lenkgetriebes sollten Sie die Kompatibilität mit dem alten überprüfen.
- Legen Sie beide Lenkungen parallel zueinander und übernehmen Sie die Mittelstellung, ggf. die neue Lenkung ausrichten.

5. Entlüften des Systems

- Letztendlich wird das System entlüftet. Während das Fahrzeug noch auf der Hebebühne steht (mit unbelasteten Rädern), drehen Sie – mit laufendem Motor und OFFENEM Behälter – ein paar Mal das Lenkrad von links nach rechts.
- Danach machen Sie das Gleiche im „belasteten“ Zustand.

- Füllen Sie, insofern nötig, Öl nach.

6. Nachvermessen der Vorderachse

- Nach erfolgreichem Einbau muss das Fahrzeug vermessen werden und eine Spureinstellung erfolgen.
- Bei Fahrzeugen mit Aktivlenkung muss gleichzeitig eine Initialisierung vorgenommen werden (nur mit dem BMW Ista Diagnosegerät).
- Vergewissern Sie sich nach der Achsvermessung, dass sich die Faltenbälge noch an ihrem Platz befinden.

7. Codierung

- Elektrische Lenkgetriebe müssen nach dem Einbau beim jeweiligen Fahrzeughersteller codiert werden, um eine ordnungsgemäße Funktion und Sicherheit des Fahrzeugs zu gewährleisten.
- Die Codierung erfolgt gemäß den Herstellervorgaben und kann nur mit entsprechender autorisierter Software durchgeführt werden.
