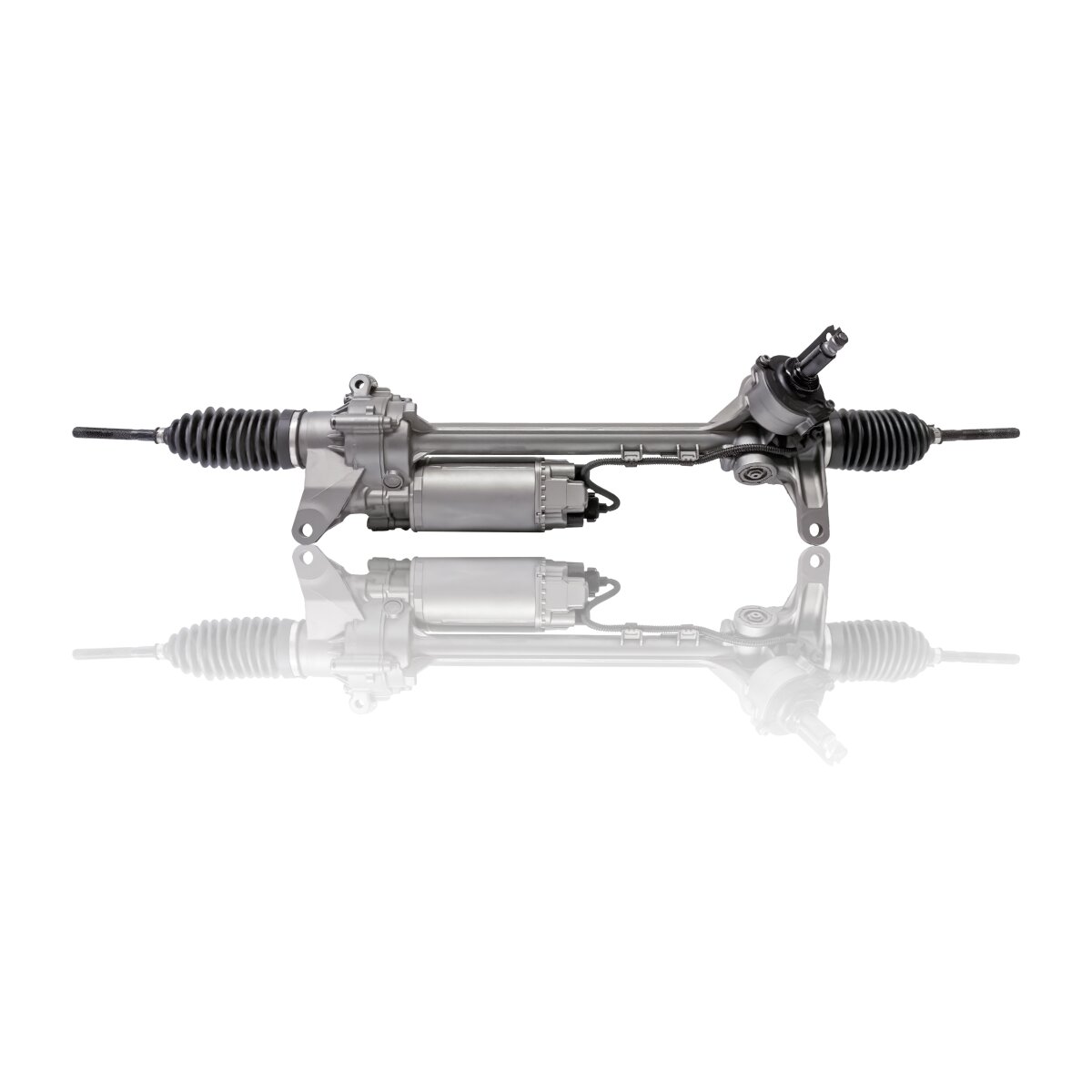

Lenkgetriebe BMW 3er / 4er G-Reihe xDrive

Sollte ihre Teilenummer nicht in der Liste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

32106897813, 32106756508, 32105A077F8, 32105A123A6, 32106887620, 32105A07833, 32105A3B7E5, 32105A349F1, 32105A49BE2, 32105A56C80, 32105A504D5, 32106895526, 32106897021, 32106898124, 32106896213, 32106899772, 32107915498, 32105A09C13, 32105A1AC05, 32105A1AC07, 32105A324B4, 32105A2F518, 32105A40333, 32105A3C128, 32105A477C2, 32105A4E478, 32105A58432, 32105A65A19, 32105A748E1, 32105A1AC11, 32106758649, 32106767680, 32105A123A7, 32106896890, 32105A07834, 32105A3B7E6, 32105A349F2, 32105A49BE3, 32105A56C81, 32105A504D6, 32105A796B9, 32105A82525

6897813, 6756508, 5A077F8, 5A123A6, 6887620, 5A07833, 5A3B7E5, 5A349F1, 5A49BE2, 5A56C80, 5A504D5, 6895526, 6897021, 6898124, 6896213, 6899772, 7915498, 5A09C13, 5A1AC05, 5A1AC07, 5A324B4, 5A2F518, 5A40333, 5A3C128, 5A477C2, 5A4E478, 5A58432, 5A65A19, 5A748E1, 5A1AC11, 6758649, 6767680, 5A123A7, 6896890, 5A07834, 5A3B7E6, 5A349F2, 5A49BE3, 5A56C81, 5A504D6, 5A796B9, 5A82525

32 10 6 897 813, 32 10 6 756 508, 32 10 5 A07 7F8, 32 10 5 A12 3A6, 32 10 6 887 620, 32 10 5 A07 833, 32 10 5 A3B 7E5, 32 10 5 A34 9F1, 32 10 5 A49 BE2, 32 10 5 A56 C80, 32 10 5 A50 4D5, 32 10 6 895 526, 32 10 6 897 021, 32 10 6 898 124, 32 10 6 896 213, 32 10 6 899 772, 32 10 7 915 498, 32 10 5 A09 C13, 32 10 5 A1A C05, 32 10 5 A1A C07, 32 10 5 A32 4B4, 32 10 5 A2F 518, 32 10 5 A40 333, 32 10 5 A3C 128, 32 10 5 A47 7C2, 32 10 5 A4E 478, 32 10 5 A58 432, 32 10 5 A65 A19, 32 10 5 A74 8E1, 32 10 5 A1A C11, 32 10 6 758 649, 32 10 6 767 680, 32 10 5 A12 3A7, 32 10 6 896 890, 32 10 5 A07 834, 32 10 5 A3B 7E6, 32 10 5 A34 9F2, 32 10 5 A49 BE3, 32 10 5 A56 C81, 32 10 5 A50 4D6, 32 10 5 A79 6B9, 32 10 5 A82 525

6 897 813, 6 756 508, 5 A07 7F8, 5 A12 3A6, 6 887 620, 5 A07 833, 5 A3B 7E5, 5 A34 9F1, 5 A49 BE2, 5 A56 C80, 5 A50 4D5, 6 895 526, 6 897 021, 6 898 124, 6 896 213, 6 899 772, 7 915 498, 5 A09 C13, 5 A1A C05, 5 A1A C07, 5 A32 4B4, 5 A2F 518, 5 A40 333, 5 A3C 128, 5 A47 7C2, 5 A4E 478, 5 A58 432, 5 A65 A19, 5 A74 8E1, 5 A1A C11, 6 758 649, 6 767 680, 5 A12 3A7, 6 896 890, 5 A07 834, 5 A3B 7E6, 5 A34 9F2, 5 A49 BE3, 5 A56 C81, 5 A50 4D6, 5 A79 6B9, 5 A82 525

Sollte ihr Fahrzeug nicht in der Fahrzeugverwendungsliste aufgeführt sein, können sie uns gerne per E-Mail kontaktieren um ihre Fahrgestellnummer-/ VIN zu überprüfen.

Die VIN ihres Fahrzeuges finden sie in ihrem Fahrzeugschein unter dem Punkt E, diese besteht in der Regel aus 17 Zeichen (Ziffern und Buchstaben).

Für Fahrzeuge mit SA-Code: S2VLA

Für Fahrzeuge mit xDrive

Anzahl der Lenkumdrehungen: 2,1

MONTAGEANLEITUNG FÜR LENKGETRIEBE

GEFAHR

Lenkungsteile sind Sicherheitsteile! Arbeiten am Lenksystem dürfen aus Sicherheitsgründen nur von fachkundigem und geschultem Personal durchgeführt werden. Fehlerhaft durchgeführte Arbeiten können zu schweren Unfällen führen. VAG-Lenkungen: Bei VAG-Lenkungen (Volkswagen AG) darf kein Software-Update aufgespielt werden, da ansonsten die Gewährleistung erlischt. Achten Sie darauf, dass alle Arbeiten gemäß den Herstellervorgaben und unserer Montageanleitung durchgeführt werden.

Beim Einbau sind die Herstellervorgaben und unsere Montageanleitung unbedingt zu beachten. Ebenso auch das vorgegebene Hydrauliköl und das Spülen des Hydrauliksystems. Der Austausch einer Lenkung muss in einer Fachwerkstatt erfolgen und mit einer Einbaurechnung belegbar sein. Ist dies nicht der Fall, so verfallen Garantie und Gewährleistung.

WARNUNG

Selbstsichernde Muttern, Schrauben, Dichtteile und Sicherungselemente müssen erneuert werden. Falls die Lenkung aufgrund eines Unfalls ersetzt wird, müssen die übrigen Teile des Lenksystems, wie Reifen, Felgen, Achse, Achsaufhängung und mechanische Verbindungsteile auf Beschädigungen kontrolliert werden (auch wenn keine sichtbare Beschädigung vorhanden ist). Gegebenenfalls Teile reparieren oder ersetzen.

EINBAUANLEITUNG

1. Kontrolle des Artikels

- Gesamtlänge, Halter, Adapter, Stecker, Kompatibilität prüfen und vergleichen
- Mittelstellung und Lenkeinschläge von der Lenkung und dem KFZ prüfen und ggf. positionieren (bei vollem Einschlag von links nach rechts einschlagen und vergleichen)
- Bitte überprüfen Sie die Lenkung auf Mängel oder Beschädigungen

2. Vorbereitung

- Drehen Sie die Vorderachse des Fahrzeugs in Geradeausstellung. Räder der Vorderachse müssen fluchten.
- Lenkrad geradeaus positionieren und mit einem Feststeller fixieren.
- Vor dem Aus- und Einbau der Lenkung immer die Batterie abklemmen.
- Altes Öl ablassen.
- Druckleitungen überprüfen, ggfs. austauschen (wird nach 5 Jahren empfohlen).
- Lenkungsfilter austauschen (falls vorhanden).
- Spurstangenköpfe austauschen (wird empfohlen).
- Das Kreuzgelenk austauschen (zwischen Lenkgetriebe und Lenksäule) (wird empfohlen).
- Die richtige Diagnose gestellt? Ist nicht eine defekte Servopumpe die Ursache eines Lecks im Lenkgetriebe?

3. Spülen des Hydrauliksystems

- Verwenden Sie ausschließlich vom Hersteller vorgeschriebenes Hydrauliköl.
- Führen Sie die Hochdruckleitung der Servopumpe in einen Auffangbehälter.
- Füllen Sie den Hydraulikbehälter mit Hydrauliköl – starten Sie den Motor – füllen Sie solange nach, bis das Öl, das aus der Hochdruckleitung kommt, sauber ist.

LASSEN SIE DIE SERVOPUMPE NICHT TROCKEN LAUFEN!

- Sie müssen sich von einer Kollegin/einem Kollegen helfen lassen, die/das konstante Öl nachfüllen kann, während Sie den Motor auf ihr/sein Zeichen hin starten und stoppen.

4. Aus- und Einbau

- Nach dem Sie die obigen Schritte durchgeführt haben, kann das Lenkgetriebe ausgebaut werden.
- Verschließen Sie die Einlass- und Auslassschläuche, um das Auslaufen von Flüssigkeiten zu vermeiden.
- Sollte Hydraulikflüssigkeit auf das Lenkgetriebe gelangen, wischen Sie es sofort ab.
- Vor dem Einbau des neuen Lenkgetriebes sollten Sie die Kompatibilität mit dem alten überprüfen.
- Legen Sie beide Lenkungen parallel zueinander und übernehmen Sie die Mittelstellung, ggf. die neue Lenkung ausrichten.

5. Entlüften des Systems

- Letztendlich wird das System entlüftet. Während das Fahrzeug noch auf der Hebebühne steht (mit unbelasteten Rädern), drehen Sie – mit laufendem Motor und OFFENEM Behälter – ein paar Mal das Lenkrad von links nach rechts.
- Danach machen Sie das Gleiche im „belasteten“ Zustand.

- Füllen Sie, insofern nötig, Öl nach.

6. Nachvermessen der Vorderachse

- Nach erfolgreichem Einbau muss das Fahrzeug vermessen werden und eine Spureinstellung erfolgen.
- Bei Fahrzeugen mit Aktivlenkung muss gleichzeitig eine Initialisierung vorgenommen werden (nur mit dem BMW Ista Diagnosegerät).
- Vergewissern Sie sich nach der Achsvermessung, dass sich die Faltenbälge noch an ihrem Platz befinden.

7. Codierung

- Elektrische Lenkgetriebe müssen nach dem Einbau beim jeweiligen Fahrzeughersteller codiert werden, um eine ordnungsgemäße Funktion und Sicherheit des Fahrzeugs zu gewährleisten.
- Die Codierung erfolgt gemäß den Herstellervorgaben und kann nur mit entsprechender autorisierter Software durchgeführt werden.
